Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
İç Mekan |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Soğutma: |
IC411, IC416 |
Görev: |
S1 |
İsim: |
İç Mekan |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
Soğutma: |
IC411, IC416 |
Görev: |
S1 |

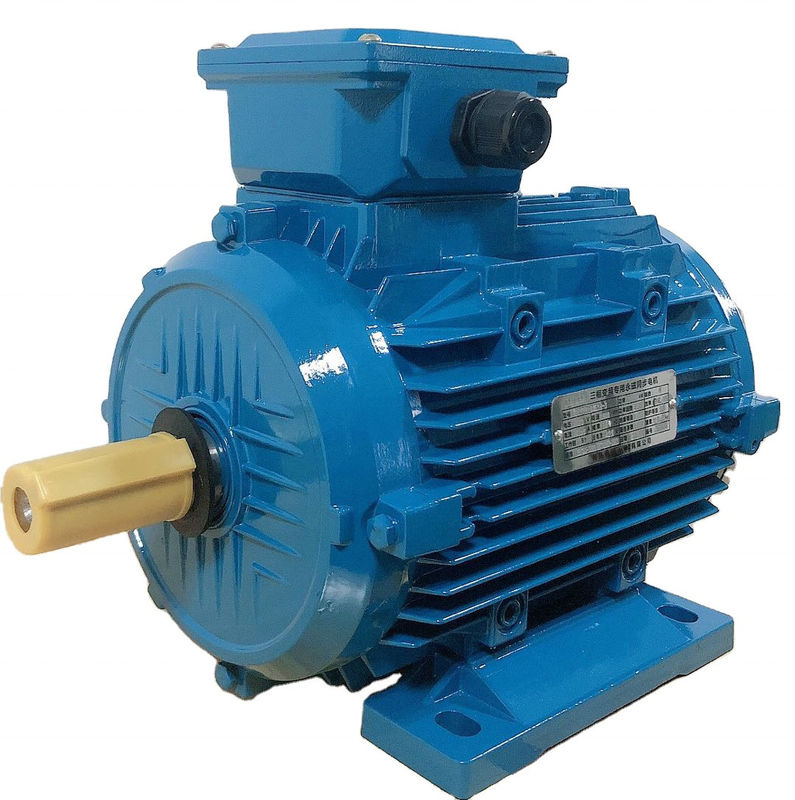

Düşük Hızlı Yüksek Torklu Dahili PMSM Kalıcı Mıknatıslı Dişlisiz Motor
Kalıcı Mıknatıslı Senkron Motor Nedir?
KALICI MAGNET SENKRON MOTOR, esas olarak stator, rotor, şasi, ön-arka kapak, yataklar vb.'den oluşur. Statorun yapısı temel olarak sıradan asenkron motorlarınkiyle aynıdır ve sabit mıknatıslı senkron arasındaki temel fark motor ve diğer motor türleri rotorudur.
Motorun sabit mıknatısının yüzeyinde veya içinde önceden mıknatıslanmış (manyetik yüklü) manyetik bulunan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluklu manyetik alanı sağlar.Bu rotor yapısı, motor hacmini etkili bir şekilde azaltabilir, kaybı azaltabilir ve verimliliği artırabilir.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye zorlar, dönüş rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve boyut olarak esnektir ve tasarım kapasitesi onlarca watt'tan megavatlara kadar küçük olabilir.Aynı zamanda, rotor sabit mıknatıs çiftlerinin sayısını artırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır, bu da sabit mıknatıslı senkron motorların hız aralığını daha geniş hale getirir.Çok kutuplu sabit mıknatıslı rotorlarda nominal hız, sıradan asenkron motorlarla elde edilmesi zor olan tek bir hane kadar düşük olabilir.
Özellikle düşük hızlı yüksek güçlü uygulama ortamında, sabit mıknatıslı senkron motor, sıradan bir motor artı redüktör ile karşılaştırıldığında çok kutuplu bir tasarımla düşük hızda doğrudan çalıştırılabilir, sabit mıknatıslı senkron motorun avantajları vurgulanabilir .
Neden sabit mıknatıslı ac motorları seçmelisiniz?
Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre çeşitli avantajlar sunar:
Yüksek Verimlilik: PMAC motorları, rotor bakır kayıplarının olmaması ve azaltılmış sargı kayıpları nedeniyle oldukça verimlidir.%97'ye varan verimlilik elde edebilirler ve bu da önemli ölçüde enerji tasarrufu sağlar.
Yüksek Güç Yoğunluğu: PMAC motorları, diğer motor türlerine kıyasla daha yüksek güç yoğunluğuna sahiptir, bu da birim boyut ve ağırlık başına daha fazla güç üretebilecekleri anlamına gelir.Bu, onları alanın sınırlı olduğu uygulamalar için ideal hale getirir.
Yüksek Tork Yoğunluğu: PMAC motorları yüksek tork yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir.Bu, onları yüksek torkun gerekli olduğu uygulamalar için ideal hale getirir.
Azaltılmış Bakım: PMAC motorlarında fırça bulunmadığından, diğer motor türlerine göre daha az bakım gerektirir ve daha uzun ömürlüdür.
Geliştirilmiş Kontrol: PMAC motorları, diğer motor tiplerine kıyasla daha iyi hız ve tork kontrolüne sahiptir, bu da onları hassas kontrolün gerekli olduğu uygulamalar için ideal kılar.
Çevre Dostu: PMAC motorları, geri dönüşümü daha kolay olan ve diğer motor türlerine göre daha az atık üreten nadir toprak metalleri kullandıkları için diğer motor türlerine göre daha çevre dostudur.
Genel olarak, PMAC motorlarının avantajları, onları elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getiriyor.
Kalıcı mıknatıslı AC (PMAC) motorlar, aşağıdakileri içeren geniş bir uygulama yelpazesine sahiptir:
Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve takım tezgahları gibi çeşitli endüstriyel makine uygulamalarında kullanılır.Yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sunarak bu uygulamalar için idealdirler.
Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sundukları robotik ve otomasyon uygulamalarında kullanılır.Genellikle robotik kollarda, kıskaçlarda ve diğer hareket kontrol sistemlerinde kullanılırlar.
HVAC Sistemleri: PMAC motorları, yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sundukları ısıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde kullanılır.Bu sistemlerde genellikle fan ve pompalarda kullanılırlar.
Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sundukları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde jeneratör ve takip sistemlerinde sıklıkla kullanılmaktadır.
Tıbbi Ekipman: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sundukları MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.
Hangi uygulamalarda PMSM motorları kullanılır?
PMSM motorlarını kullanan sektörler arasında Metalurji, Seramik, Kauçuk, Petrol, Tekstil ve diğer pek çok sektör bulunmaktadır.PMSM motorları, değişken hızlı sürücü (VSD) uygulamalarının yanı sıra sabit voltaj ve frekans kaynağından senkron hızda çalışacak şekilde tasarlanabilir.Yüksek verimlilik, güç ve tork yoğunlukları nedeniyle elektrikli araçlarda (EV'ler) yaygın olarak kullanılırlar, genellikle mikserler, öğütücüler, pompalar, fanlar, üfleyiciler, konveyörler gibi yüksek tork uygulamalarında ve geleneksel olarak endüksiyon motorlarının kullanıldığı endüstriyel uygulamalarda üstün bir seçimdir. kurmak.
Dahili mıknatıslı sabit mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Dahili mıknatıslı sabit mıknatıslı senkron motor (IPMSM), maksimum torkun maksimum hızda oluşmadığı çekiş uygulamaları için ideal motordur.Bu motor tipi, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır.IE4 ve IE5 aralığındaki fanları veya pompaları çalıştırmak istiyorsanız da mükemmel bir seçimdir.Doğru değişken frekanslı sürücüyle çalıştırmanız koşuluyla, yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu yoluyla telafi edilir.
Motora monte değişken frekanslı sürücülerimiz, MTPA'ya (Amper Başına Maksimum Tork) dayalı entegre bir kontrol stratejisi kullanır.Bu, kalıcı mıknatıslı senkron motorlarınızı maksimum enerji verimliliği ile çalıştırmanıza olanak tanır.%200'lük aşırı yük, mükemmel başlangıç torku ve genişletilmiş hız kontrol aralığı da motor gücünden tam olarak yararlanmanıza olanak tanır.Maliyetlerin hızla geri kazanılması ve en verimli kontrol süreçleri için.
Klasik servo uygulamaları için harici mıknatıslı sabit mıknatıslı senkron motorlar
Harici mıknatıslı (SPMSM) sabit mıknatıslı senkron motorlar, örneğin klasik servo uygulamalarında yüksek aşırı yüklere ve hızlı hızlanmaya ihtiyaç duyduğunuzda ideal motorlardır.Uzatılmış tasarım ayrıca düşük kütle ataletiyle sonuçlanır ve optimum şekilde kurulabilir.Bununla birlikte, SPMSM ve değişken frekanslı sürücüden oluşan sistemin bir dezavantajı, genellikle pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcılar kullanıldığından, bununla ilişkili maliyetlerdir.
Kendi kendini algılamaya karşı kapalı çevrim operasyon
Sürücü teknolojisindeki son gelişmeler, standart AC sürücülerin motor mıknatıs konumunu "kendi kendine algılamasına" ve izlemesine olanak tanır.Bir kapalı döngü sistemi, performansı optimize etmek için tipik olarak z-pulse kanalını kullanır.Belirli rutinler aracılığıyla sürücü, A/B kanallarını izleyerek ve z-kanalı ile hataları düzelterek motor mıknatısının tam konumunu bilir.Mıknatısın tam konumunu bilmek optimum tork üretimine izin vererek optimum verimlilik sağlar.
PM Motor Yapısı
Frekans konvertörlü sabit mıknatıslı motorun avantajları nelerdir?
Frekans konvertörlü sabit mıknatıslı motorun avantajları temel olarak aşağıdaki hususları içerir:
1. Optimum bir enerji tasarrufu etkisi yaratın: Sabit mıknatıslı motor, fazladan iş yapmadan optimum çalışma efekti elde etmek için bir frekans dönüştürücü ile ayarlanabilir.
2. Aşırı gerilim koruması: Sürücünün çıkışında bir voltaj algılama işlevi vardır ve sürücü, motorun aşırı gerilime dayanmaması için çıkış gerilimini otomatik olarak ayarlayabilir.Çıkış voltajı ayarı başarısız olduğunda ve çıkış voltajı normal voltajın %110'unu aştığında bile sürücü motoru kapatarak koruyacaktır.
3. Düşük voltaj koruması: Motor voltajı normal voltajın %90'ından düşük olduğunda, invertör koruma için duracaktır.
4. Aşırı akım koruması: Motor akımı, nominal değerin %150'sini/3 saniyesini veya nominal akımın %200'ünü/10 mikrosaniyesini aştığında, sürücü motoru durdurarak korur.
5. Faz kaybı koruması: çıkış gerilimini izleyin, çıkış fazı eksik olduğunda sürücü alarm verir ve sürücü bir süre sonra motoru korumak için durur.
6. Ters faz koruması: İnverter, motor sadece bir yönde dönebilecek ve dönüş yönü ayarlanamayacak şekilde ayarlanabilir.Kullanıcı motor A, B ve C kablolarının faz sırasını değiştirmediği sürece ters faz olasılığı yoktur.
7. Aşırı yük koruması: Sürücü, motor akımını izler.Motor akımı, 1 dakika boyunca nominal akımın %120'sini aştığında, sürücü motoru durdurarak korur.
8. Topraklama koruması: Evirici, genellikle topraklama koruma transformatörleri ve rölelerinden oluşan özel bir topraklama koruma devresi ile donatılmıştır.Bir veya iki faz topraklandığında invertör alarm verir.Tabii ki kullanıcı isterse topraklamadan hemen sonra kapanmayı korumalı şekilde de tasarlayabiliriz.
9. Kısa devre koruması: İnvertör çıkışı kısa devre olduktan sonra, kaçınılmaz olarak aşırı akıma neden olur ve invertör motoru korumak için 10 mikrosaniye içinde durur.
10. Hız aşırtma koruması: İnvertör, maksimum ve minimum frekans sınırlama işlevine sahiptir, böylece çıkış frekansı yalnızca belirtilen aralıkta olabilir, böylece hız aşırtma koruma işlevini gerçekleştirir.
11. Durma koruması: Durma koruması genellikle senkron motorlara yöneliktir.Bir asenkron motor için, hızlanma sırasında durma aşırı akım olarak gösterilmelidir ve sürücü bu koruma işlevini aşırı akım ve aşırı yük koruması aracılığıyla gerçekleştirir.Devreye alma sırasında güvenli bir yavaşlama süresi ayarlanarak yavaşlama sırasındaki durmalar önlenebilir.
PM motorlarının akı zayıflaması/yoğunlaştırılması
Sabit mıknatıslı bir motorda akı, mıknatıslar tarafından üretilir.Akı alanı, artırılabilen veya karşı çıkabilen belirli bir yolu takip eder.Akı alanını artırmak veya yoğunlaştırmak, motorun tork üretimini geçici olarak artırmasına izin verecektir.Akı alanına karşı koymak, motorun mevcut mıknatıs alanını geçersiz kılacaktır.Azaltılmış mıknatıs alanı, tork üretimini sınırlayacak, ancak ters emf voltajını azaltacaktır.Azaltılmış ters emf voltajı, motoru daha yüksek çıkış hızlarında çalışmaya itmek için voltajı serbest bırakır.Her iki çalışma türü de ek motor akımı gerektirir.Motor kontrolörü tarafından sağlanan d ekseni boyunca motor akımının yönü, istenen etkiyi belirler.
