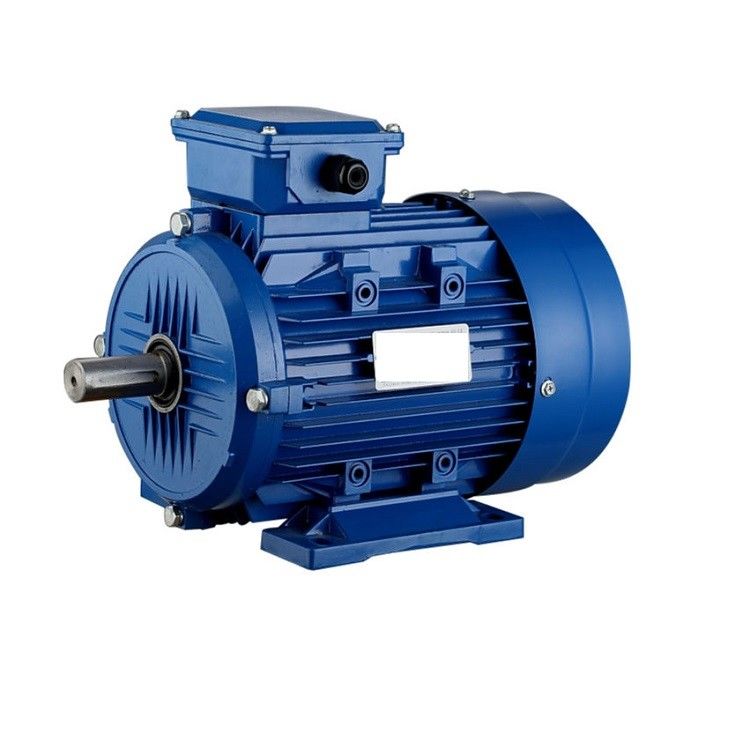

ODM OEM 3 Fazlı Senkron Motor, Dişlisiz Düşük Hızlı PMSM Motor

Neden sabit mıknatıslı ac motorları seçmelisiniz?

Kalıcı mıknatıslı AC (PMAC) motorlar, diğer motor türlerine göre çeşitli avantajlar sunar:

Yüksek Verimlilik: PMAC motorları, rotor bakır kayıplarının olmaması ve azaltılmış sargı kayıpları nedeniyle oldukça verimlidir.%97'ye varan verimlilik elde edebilirler ve bu da önemli ölçüde enerji tasarrufu sağlar.

Yüksek Güç Yoğunluğu: PMAC motorları, diğer motor türlerine kıyasla daha yüksek güç yoğunluğuna sahiptir, bu da birim boyut ve ağırlık başına daha fazla güç üretebilecekleri anlamına gelir.Bu, onları alanın sınırlı olduğu uygulamalar için ideal hale getirir.

Yüksek Tork Yoğunluğu: PMAC motorları yüksek tork yoğunluğuna sahiptir, bu da boyut ve ağırlık birimi başına daha fazla tork üretebilecekleri anlamına gelir.Bu, onları yüksek torkun gerekli olduğu uygulamalar için ideal hale getirir.

Azaltılmış Bakım: PMAC motorlarında fırça bulunmadığından, diğer motor türlerine göre daha az bakım gerektirir ve daha uzun ömürlüdür.

Gelişmiş Kontrol: PMAC motorları, diğer motor türlerine kıyasla daha iyi hız ve tork kontrolüne sahiptir ve bu da onları hassas kontrolün gerekli olduğu uygulamalar için ideal kılar.

Çevre Dostu: PMAC motorları, geri dönüşümü daha kolay olan ve diğer motor türlerine göre daha az atık üreten nadir toprak metalleri kullandıkları için diğer motor türlerine göre daha çevre dostudur.

Genel olarak, PMAC motorlarının avantajları, onları elektrikli araçlar, endüstriyel makineler ve yenilenebilir enerji sistemleri dahil olmak üzere çok çeşitli uygulamalar için mükemmel bir seçim haline getiriyor.

Kalıcı mıknatıslı AC (PMAC) motorlar, aşağıdakileri içeren geniş bir uygulama yelpazesine sahiptir:

Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve takım tezgahları gibi çeşitli endüstriyel makine uygulamalarında kullanılır.Yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sunarak bu uygulamalar için idealdirler.

Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sundukları robotik ve otomasyon uygulamalarında kullanılır.Genellikle robotik kollarda, kıskaçlarda ve diğer hareket kontrol sistemlerinde kullanılırlar.

HVAC Sistemleri: PMAC motorları, yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sundukları ısıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde kullanılır.Bu sistemlerde genellikle fan ve pompalarda kullanılırlar.

Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sundukları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde jeneratör ve takip sistemlerinde sıklıkla kullanılmaktadır.

Tıbbi Ekipman: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sundukları MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.

Kalıcı Mıknatıslı Senkron Motorun Çalışması

Kalıcı mıknatıslı senkron motorun çalışması, geleneksel motorlara kıyasla çok basit, hızlı ve etkilidir.PMSM'nin çalışması statorun dönen manyetik alanına ve rotorun sabit manyetik alanına bağlıdır.Kalıcı mıknatıslar, sabit manyetik akı oluşturmak ve senkronize hızda çalışmak ve kilitlemek için rotor olarak kullanılır.Bu tip motorlar fırçasız DC motorlara benzer.

Stator sargılarının birbirine bağlanmasıyla fazör grupları oluşturulur.Bu fazör grupları, bir yıldız, Delta ve çift ve tek fazlar gibi farklı bağlantılar oluşturmak için bir araya getirilir.Harmonik gerilimleri azaltmak için sargılar birbirine kısa olarak sarılmalıdır.

Statora 3 fazlı AC besleme verildiğinde dönen bir manyetik alan oluşturur ve rotorun sabit mıknatısından dolayı sabit manyetik alan indüklenir.Bu rotor senkron hız ile senkron olarak çalışır.PMSM'nin tüm çalışması, yüksüz durumda stator ve rotor arasındaki hava boşluğuna bağlıdır.

Hava aralığı büyükse, motorun rüzgar kayıpları azalır.Kalıcı mıknatıs tarafından oluşturulan alan kutupları belirgindir.Sabit mıknatıslı senkron motorlar kendi kendine çalışan motorlar değildir.Bu nedenle, statorun değişken frekansını elektronik olarak kontrol etmek gerekir.

EMF ve Tork Denklemi

Senkron bir makinede, faz başına indüklenen ortalama EMF, senkron motorda dinamik indüklenen EMF olarak adlandırılır, her bir iletken tarafından devir başına kesilen akı Pϕ Weber

O halde bir devri tamamlamak için geçen süre 60/N sn'dir.

İletken başına indüklenen ortalama EMF şu şekilde hesaplanabilir:

( PϕN / 60 ) x Zph = ( PϕN / 60 ) x 2Tph

Burada Tph = Zph / 2

Bu nedenle, faz başına ortalama EMF,

= 4 x ϕ x Tph x PN/120 = 4ϕfTph

Tph = hayır.Faz başına seri bağlı dönüş sayısı

ϕ = Weber'de akı/kutup

P= hayır.direklerin

F= Hz olarak frekans

Zph= hayır.Faz başına seri bağlı iletkenlerin sayısı.= Zph/3

EMF denklemi statordaki bobinlere ve iletkenlere bağlıdır.Bu motor için dağıtım faktörü Kd ve hatve faktörü Kp de dikkate alınır.

Dolayısıyla, E = 4 x ϕ xfx Tph xKd x Kp

Sabit mıknatıslı senkron motorun tork denklemi şu şekilde verilir:

T = (3 x Eph x Iph x sinβ) / ωm

Avantajlar

Kalıcı mıknatıslı senkron motorun avantajları şunları içerir:

Yüksek hızlarda daha yüksek verim sağlar

Farklı paketlerde küçük boyutlarda mevcuttur

Bakım ve kurulum, endüksiyon motoruna göre çok kolaydır

Düşük hızlarda tam torku koruyabilme

Yüksek verimlilik ve güvenilirlik

Pürüzsüz tork ve dinamik performans sağlar

Dezavantajları

Kalıcı mıknatıslı senkron motorların dezavantajları şunlardır:

Bu tip motorlar asenkron motorlara göre oldukça pahalıdır.

Kendi kendine çalışan motorlar olmadıkları için çalıştırmaları bir şekilde zor.
