Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Üç Fazlı Sabit Mıknatıslı Senkron Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Polonyalılar: |
2,4,6,8,10, vb. |
Koruma sınıfı: |
IP54 IP68 IP65 |
Sıklık: |
50/60Hz |
sertifika: |
CE, UL |
Hizmet: |
ODM, OEM |
İsim: |
Üç Fazlı Sabit Mıknatıslı Senkron Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Polonyalılar: |
2,4,6,8,10, vb. |
Koruma sınıfı: |
IP54 IP68 IP65 |
Sıklık: |
50/60Hz |
sertifika: |
CE, UL |
Hizmet: |
ODM, OEM |

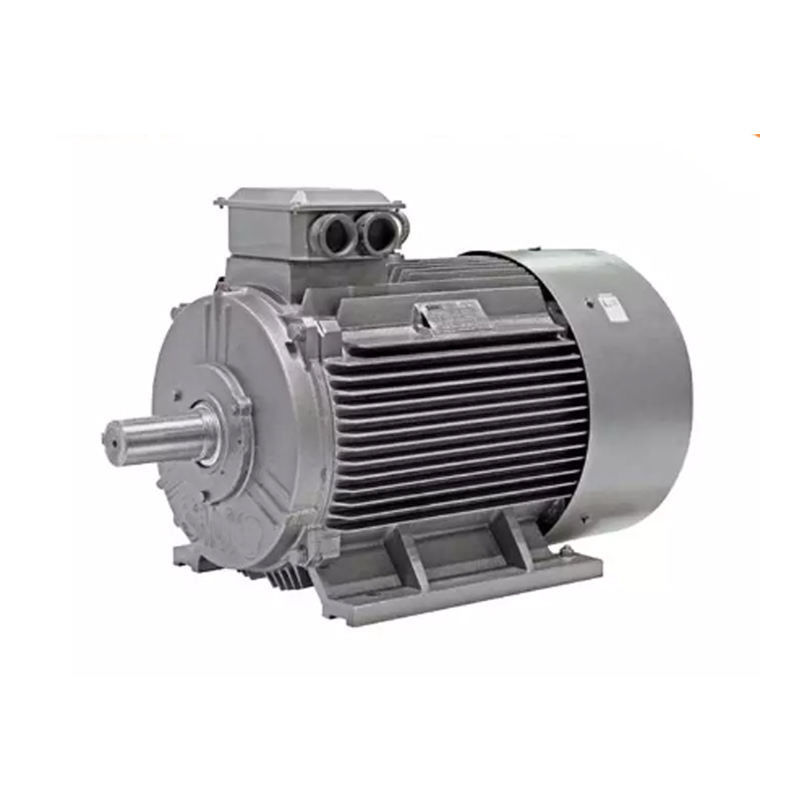

22KW 37KW 4 Kutuplu 3 Fazlı Kalıcı Mıknatıslı AC PMSM Elektrik Motoru
Kalıcı Mıknatıslı Senkron Motor Nedir?
Kalıcı mıknatıslı motorlar, motorun çalışması için gerekli manyetik alanı oluşturmak için elektromıknatıslar yerine kalıcı mıknatıslar kullanan elektrik motorlarıdır.Bu mıknatıslar tipik olarak, güçlü manyetik özelliklere sahip olan neodimyum veya samaryum-kobalt gibi nadir toprak elementlerinden yapılır.Kalıcı mıknatısların kullanılması, manyetik alan oluşturmak için ayrı bir güç kaynağına olan ihtiyacı ortadan kaldırarak daha verimli ve kompakt bir motor tasarımı sağlar.Kalıcı mıknatıs motorlar, elektrikli araçlar, rüzgar türbinleri ve endüstriyel makineler gibi çeşitli uygulamalarda yaygın olarak kullanılmaktadır.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye zorlar, dönüş rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve boyut olarak esnektir ve tasarım kapasitesi onlarca watt'tan megavatlara kadar küçük olabilir.Aynı zamanda, rotor sabit mıknatıs çiftlerinin sayısını artırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır, bu da sabit mıknatıslı senkron motorların hız aralığını daha geniş hale getirir.Çok kutuplu sabit mıknatıslı rotorlarda nominal hız, sıradan asenkron motorlarla elde edilmesi zor olan tek bir hane kadar düşük olabilir.
Özellikle düşük hızlı yüksek güçlü uygulama ortamında, sabit mıknatıslı senkron motor, sıradan bir motor artı redüktör ile karşılaştırıldığında çok kutuplu bir tasarımla düşük hızda doğrudan çalıştırılabilir, sabit mıknatıslı senkron motorun avantajları vurgulanabilir .
Sabit Mıknatıslı Motor ile Asenkron Motor Arasındaki Farklar:
01. Rotor Yapısı
Asenkron motor: Rotor, bir demir çekirdek ve bir sargıdan oluşur, esas olarak sincap kafesli ve tel sargılı rotorlardır.Bir sincap kafesli rotor, alüminyum çubuklarla dökülmüştür.Statoru kesen alüminyum çubuğun manyetik alanı rotoru çalıştırır.
PMSM Motoru: Kalıcı mıknatıslar, rotorun manyetik kutuplarına gömülüdür ve aynı fazın manyetik kutuplarının farklı itmeleri çekmesi ilkesine göre statorda üretilen dönen manyetik alan tarafından döndürülmek üzere tahrik edilir.
02. Verimlilik
Asenkron motorlar: Belirli bir miktarda enerji kaybı, motor reaktif akımı ve düşük güç faktörü ile sonuçlanan şebeke uyarımından akımı emme ihtiyacı.
PMSM Motor: Manyetik alan kalıcı mıknatıslar tarafından sağlanır, rotorun heyecan verici akıma ihtiyacı yoktur ve motor verimliliği artırılır.
03. Hacim ve Ağırlık
Yüksek performanslı sabit mıknatıslı malzemelerin kullanılması, sabit mıknatıslı senkron motorların hava boşluğu manyetik alanını asenkron motorlardan daha büyük hale getirir.Asenkron motorlara kıyasla boyut ve ağırlık azaltılmıştır.Asenkron motorlardan bir veya iki kasa daha küçük olacaktır.
04. Motor Başlangıç Akımı
Asenkron motor: Doğrudan güç frekansı elektriği ile başlatılır ve başlangıç akımı büyüktür, bu da anma akımının 5 ila 7 katına ulaşabilir, bu da elektrik şebekesi üzerinde anında büyük bir etkiye sahiptir.Büyük başlatma akımı, stator sargısının kaçak direnci voltaj düşüşünün artmasına neden olur ve başlatma torku küçüktür, bu nedenle ağır hizmet başlatma elde edilemez.Sürücü kullanılsa bile, yalnızca nominal çıkış akımı aralığında çalışabilir.
PMSM Motoru: Redüktörün nominal çıkış gereksinimlerinden yoksun olan özel bir kontrolör tarafından çalıştırılır.Gerçek başlangıç akımı küçüktür, akım yüke göre kademeli olarak artar ve başlangıç torku büyüktür.
05. Güç Faktörü
Asenkron motorların güç faktörü düşüktür, elektrik şebekesinden büyük miktarda reaktif akım emmeleri gerekir, asenkron motorların büyük başlangıç akımı elektrik şebekesi üzerinde kısa süreli bir etkiye neden olur ve uzun süreli kullanım belirli hasarlara neden olur. elektrik şebekesi ekipmanına ve transformatörlere.Güç şebekesinin kalitesini sağlamak ve ekipman kullanım maliyetini artırmak için güç kompanzasyon birimleri eklemek ve reaktif güç kompanzasyonu yapmak gereklidir.
Kalıcı mıknatıslı senkron motorun rotorunda indüklenen akım yoktur ve motorun güç faktörü yüksektir, bu da güç şebekesinin kalite faktörünü artırır ve bir kompansatör takma ihtiyacını ortadan kaldırır.
06. Bakım
Asenkron motor + redüktör yapısı, titreşim, ısı, yüksek arıza oranı, büyük yağ tüketimi ve yüksek manuel bakım maliyeti üretecektir;belirli aksama süresi kayıplarına neden olacaktır.
Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.
Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.
Sabit mıknatıslı motorların özellikleri ve avantajları:
Uyarma kaynağından gelen motor iki kategoriye ayrılabilir: sabit mıknatıslı motor ve elektrik uyarma motoru.Sabit mıknatıslı motor, sabit mıknatıstan uyarma manyetik alanı üreten bir elektrik motorudur.Y-Serisi, Y2-Serisi, YE2-Serisi, YX3 Serisi, YB Serisi, YB2 serisi vb. gibi endüstride ve sivil kullanımda en yaygın kullanılan üç fazlı asenkron motorların tümü elektrikli uyarma motorlarına aittir.ENNENG Motor ürünleri, ultra verimli sabit mıknatıslı senkron motorlardır.
Geleneksel elektrik uyarma motorlarıyla karşılaştırıldığında, sabit mıknatıslı motorlar, özellikle nadir toprak sabit mıknatıslı motorlar, basit yapı, güvenilir çalışma, küçük boyut, hafiflik, küçük kayıp ve yüksek verimlilik ve motorun esnek ve çeşitli şekil ve boyutunun avantajlarına sahiptir.Uygulama son derece geniş olup, havacılık, milli savunma, endüstriyel ve tarımsal üretim ve günlük hayatın hemen hemen tüm alanlarını kapsamaktadır.
Kalıcı mıknatıslı senkron motor (PMSM), manyetik alan oluşturmak için rotorda kalıcı mıknatıslar kullanan bir elektrik motoru türüdür.Bir PMSM motorunun özelliklerinden bazıları şunlardır:
Yüksek verimlilik: PMSM motorları, %98'e varan verimlilik düzeyleriyle oldukça verimlidir.Bunun nedeni, kalıcı mıknatısları nedeniyle diğer motor türlerine göre daha düşük güç kayıplarına sahip olmalarıdır.
Yüksek güç yoğunluğu: PMSM motorları yüksek güç yoğunluğuna sahiptir, bu da küçük bir pakette yüksek düzeyde güç sağlayabilecekleri anlamına gelir.Bu, onları alanın sınırlı olduğu uygulamalarda kullanım için ideal hale getirir.
Yüksek tork: PMSM motorları yüksek tork yoğunluğuna sahiptir, bu da küçük bir pakette çok fazla tork üretebilecekleri anlamına gelir.Bu, onları yüksek torkun gerekli olduğu uygulamalarda kullanım için ideal hale getirir.
Hassas kontrol: PMSM motorları hassas kontrolleriyle tanınırlar, bu da onları doğru hız kontrolünün gerekli olduğu uygulamalarda kullanım için ideal kılar.
Düşük bakım: PMSM motorları basit bir tasarıma sahiptir ve fazla bakım gerektirmez.Bu, onları bakımın zor veya pahalı olduğu uygulamalarda kullanım için ideal hale getirir.
Geniş hız aralığı: PMSM motorları geniş bir hız aralığına sahiptir ve bu da onları çeşitli uygulamalarda kullanıma uygun hale getirir.
Düşük gürültü ve titreşim: PMSM motorları sessiz çalışır ve minimum titreşim üretir, bu da onları gürültü ve titreşimin minimumda tutulması gereken uygulamalarda kullanıma uygun hale getirir.
Sabit mıknatıslı motorların manyetikliği giderme nedenleri:
01. Manyetik çelik kalitelerinin yanlış seçimi
Motor tasarımının hesaplanması yeterince doğru değilse ve 180°C kalıcı mıknatıs gibi yanlış bir şekilde daha düşük bir derece seçilir, ancak 155°C yanlış seçilirse, böyle bir durum olabilir: ilk test test sürecinin rekor indeksi çok iyi, Motor kademeli olarak termal olarak kararlı olma eğiliminde olduğundan, motorun ilgili göstergeleri bozulmaya ve tasarım beklentilerinden giderek daha fazla sapmaya başlar.Belirli bir anda akım keskin bir şekilde artar, inverter hızla durur ve bir aşırı akım kodu görüntülenir.Motorun yüksüz özelliklerini tekrar test ederek motorun manyetizmasını kaybettiğini ve manyetik çeliğin değiştirilmesi gerektiğini belirtin.
02. Demanyetizasyon sorununun aşırı ısınması
Aşırı ısınma manyetizma kaybı hassas bir konudur ve mıknatısların manyetik özelliklerindeki azalma da aşırı akım ve aşırı ısınma sorunlarına yol açabilir.Manyetik çeliğin manyetik özelliklerinin etkisi hariç tutulursa ve yalnızca termal faktör dikkate alınırsa, aşırı ısınma demanyetizasyonu olgusunun meydana geleceği iki durum olduğu belirlenebilir: ilk olarak, motordaki sirkülasyon havalandırma yolu mantıksız, soğuk ve ısı iletiminin doğal yasasını ihlal eden, lokalize ısı birikimine neden olan;ikincisi, sargının ısı yükü çok yüksektir ve ısı üretimi, motor ısı değişim sisteminin ısı değişim seviyesini aşmaktadır.
03. Aşırı demanyetizasyon akımı sorunu
Motor çalışırken, yük akımı mıknatısın anti-manyetizasyon yeteneğini aştığında, mıknatısın geri dönüşü olmayan bir şekilde demanyetizasyonuna neden olur, bu da yük akımını daha da artıracak ve mıknatısın geri döndürülemez bir şekilde demanyetizasyonunu şiddetlendirecektir.Bu karşılıklı hareket, manyetikliği giderene kadar geri dönüşü olmayan manyetikliği gidermeyi hızlandırır.
4. Sabit mıknatıslı motorların manyetikliği nasıl giderilir?
01. Sabit mıknatıslı motor gücünün doğru seçimi:
Demanyetizasyon, sabit mıknatıslı motorların güç seçimi ile ilgilidir.Doğru PM motor gücü seçimi manyetikliği gidermeyi önleyebilir veya geciktirebilir.Kalıcı mıknatıslı senkron motorun manyetikliği gidermesinin ana nedeni, sıcaklığın çok yüksek olmasıdır ve yüksek sıcaklığın ana nedeni aşırı yüktür.Bu nedenle sabit mıknatıslı motorun gücü seçilirken belirli bir pay bırakılmalıdır.Yükün fiili durumuna göre genellikle yaklaşık %20 daha uygundur.
02. Ağır yükte çalıştırmadan ve sık çalıştırmadan kaçının:
Kalıcı mıknatıslı senkron motorlar, ağır yüklerin doğrudan çalıştırılmasından veya sık sık çalıştırılmasından kaçınmaya çalışır.Başlatma işlemi sırasında, başlatma torku salınımlıdır ve başlatma torkunun vadi bölümünde, stator manyetik alanı rotor manyetik kutbunun manyetikliğini giderir.Bu nedenle, sabit mıknatıslı senkron motorun ağır yükünden ve sık çalıştırmasından kaçınmaya çalışın.
03. Tasarımı iyileştirin:
(1) Kalıcı mıknatısın kalınlığını uygun şekilde artırın:
Kalıcı mıknatıslı senkron motor tasarımı ve üretimi açısından armatür reaksiyonu, elektromanyetik tork ve kalıcı mıknatısın manyetikliği giderme arasındaki ilişki dikkate alınmalıdır.
Tork sargısı akımı tarafından üretilen manyetik akının ve radyal kuvvet sargısı tarafından üretilen manyetik akının birleşik etkisi altında, rotor yüzeyindeki kalıcı mıknatıslar kolayca manyetikliği gidermeye neden olur.
Motorun hava aralığının değişmeden kalması koşuluyla, kalıcı mıknatısın manyetikliği gidermemesini sağlamak için en etkili yöntem kalıcı mıknatısın kalınlığını uygun şekilde arttırmaktır.
(2) Rotorun sıcaklık artışını azaltmak için rotorun içinde bir havalandırma oluğu devresi vardır:
Rotorun sıcaklığı çok yüksekse, kalıcı mıknatıs geri dönüşü olmayan manyetizma kaybına neden olur.Yapısal tasarımda, rotorun dahili havalandırma devresi manyetik çeliği doğrudan soğutmak üzere tasarlanabilir.Sadece manyetik çeliğin sıcaklığını düşürmekle kalmaz, aynı zamanda verimi de arttırır.
