Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Değişken Hızlı Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Polonyalılar: |
2,4,6,8,10 |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |
İsim: |
Değişken Hızlı Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Faz: |
3 faz |
Polonyalılar: |
2,4,6,8,10 |
Gerilim: |
380v, 660v, 1140v, 3300v, 6kv, 10kv |

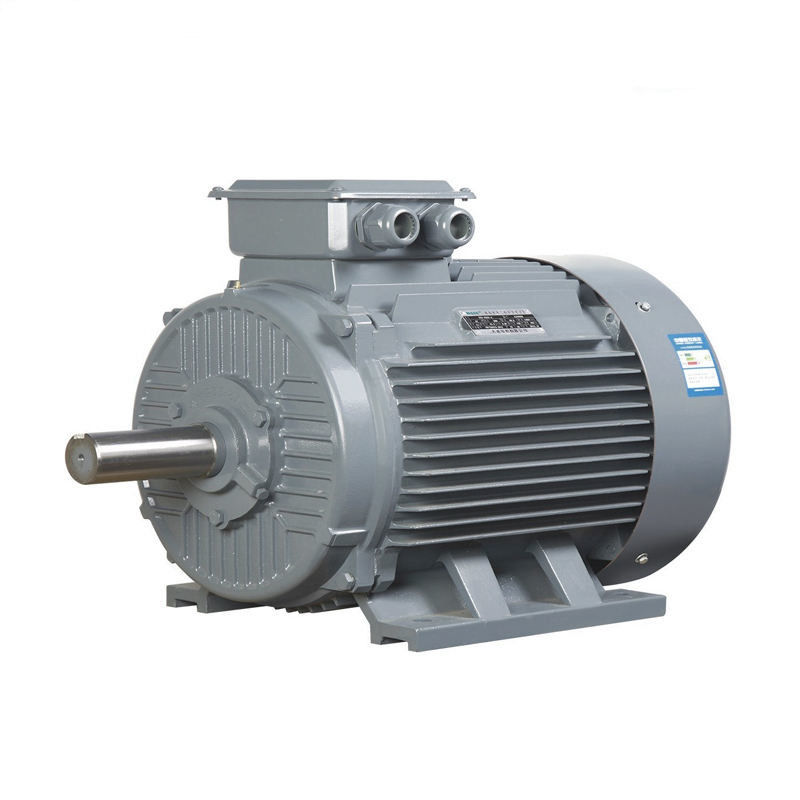

Yaygın Olarak Kullanılan 3 Fazlı Değişken Hızlı Kalıcı Mıknatıslı AC Motor
Kalıcı Mıknatıslı Senkron Motor Nedir?
KALICI MAGNET SENKRON MOTOR, esas olarak stator, rotor, şasi, ön-arka kapak, yataklar vb.'den oluşur. Statorun yapısı temel olarak sıradan asenkron motorlarınkiyle aynıdır ve sabit mıknatıslı senkron arasındaki temel fark motor ve diğer motor türleri rotorudur.
Motorun sabit mıknatısının yüzeyinde veya içinde önceden mıknatıslanmış (manyetik yüklü) manyetik bulunan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluklu manyetik alanı sağlar.Bu rotor yapısı, motor hacmini etkili bir şekilde azaltabilir, kaybı azaltabilir ve verimliliği artırabilir.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye zorlar, dönüş rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve boyut olarak esnektir ve tasarım kapasitesi onlarca watt'tan megavatlara kadar küçük olabilir.Aynı zamanda, rotor sabit mıknatıs çiftlerinin sayısını artırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır, bu da sabit mıknatıslı senkron motorların hız aralığını daha geniş hale getirir.Çok kutuplu sabit mıknatıslı rotorlarda nominal hız, sıradan asenkron motorlarla elde edilmesi zor olan tek bir hane kadar düşük olabilir.
Özellikle düşük hızlı yüksek güçlü uygulama ortamında, sabit mıknatıslı senkron motor, sıradan bir motor artı redüktör ile karşılaştırıldığında çok kutuplu bir tasarımla düşük hızda doğrudan çalıştırılabilir, sabit mıknatıslı senkron motorun avantajları vurgulanabilir .
PMSM motorlarının faydaları:
Yüksek verim
Bu özellikle düşük hızlarda geçerlidir.Sabit mıknatıslı motor, rotor alanını oluşturmak için rotoruna akım verilmesini gerektirmez, bu nedenle rotor kayıplarını neredeyse tamamen ortadan kaldırır.Asenkron veya relüktans motorlarla karşılaştırıldığında, stator üzerinde daha düşük akımlar gerektirir ve daha büyük bir güç faktörüne sahiptir, bu da kontrolörde daha küçük akım değerlerine yol açar ve genel tahrik sistemi verimliliğini artırır.
Asenkron motordan daha yüksek verimlilikle daha düşük hızların kullanılması, mekanik düzenlemenin karmaşıklığını ortadan kaldırarak hız azaltan şanzıman gereksinimini ortadan kaldırabilir.
sabit tork
Bu tip motor, sabit tork üretebilir ve düşük hızlarda tam torku koruyabilir.
Boyut
Daha küçük boyut, daha hafif ağırlık ve daha az bobin, daha yüksek bir güç yoğunluğu sağlar.
Uygun maliyetli
Fırçaların olmaması bakım maliyetlerini düşürür.
Minimum ısı
PMSM'de ısı stator bobinlerinde üretilir ve fırça yoktur ve rotorda sadece minimum ısı üretilir, bu da motorun soğumasını kolaylaştırır.Asenkron motorlardan daha soğuk çalıştıkları için motorun güvenilirliği ve ömrü artar.
Hız sınırı
Bu tip motor, Alan Zayıflatma kullanımıyla geniş bir hız aralığına sahip olabilir ve sabit tork çalışması sırasında maksimum tork/akım (MTPA) kontrol stratejisini benimseyebilir.
Kalıcı mıknatıslı AC (PMAC) motorlar, aşağıdakileri içeren geniş bir uygulama yelpazesine sahiptir:
Endüstriyel Makineler: PMAC motorları, pompalar, kompresörler, fanlar ve takım tezgahları gibi çeşitli endüstriyel makine uygulamalarında kullanılır.Yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sunarak bu uygulamalar için idealdirler.
Robotik: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve yüksek verimlilik sundukları robotik ve otomasyon uygulamalarında kullanılır.Genellikle robotik kollarda, kıskaçlarda ve diğer hareket kontrol sistemlerinde kullanılırlar.
HVAC Sistemleri: PMAC motorları, yüksek verimlilik, hassas kontrol ve düşük gürültü seviyeleri sundukları ısıtma, havalandırma ve iklimlendirme (HVAC) sistemlerinde kullanılır.Bu sistemlerde genellikle fan ve pompalarda kullanılırlar.
Dahili mıknatıslı sabit mıknatıslı senkron motorlar: Maksimum enerji verimliliği
Dahili mıknatıslı sabit mıknatıslı senkron motor (IPMSM), maksimum torkun maksimum hızda oluşmadığı çekiş uygulamaları için ideal motordur.Bu motor tipi, yüksek dinamik ve aşırı yük kapasitesi gerektiren uygulamalarda kullanılır.IE4 ve IE5 aralığındaki fanları veya pompaları çalıştırmak istiyorsanız da mükemmel bir seçimdir.Doğru değişken frekanslı sürücüyle çalıştırmanız koşuluyla, yüksek satın alma maliyetleri genellikle çalışma süresi boyunca enerji tasarrufu yoluyla telafi edilir.
Motora monte değişken frekanslı sürücülerimiz, MTPA'ya (Amper Başına Maksimum Tork) dayalı entegre bir kontrol stratejisi kullanır.Bu, kalıcı mıknatıslı senkron motorlarınızı maksimum enerji verimliliği ile çalıştırmanıza olanak tanır.%200'lük aşırı yük, mükemmel başlangıç torku ve genişletilmiş hız kontrol aralığı da motor gücünden tam olarak yararlanmanıza olanak tanır.Maliyetlerin hızla geri kazanılması ve en verimli kontrol süreçleri için.
Klasik servo uygulamaları için harici mıknatıslı sabit mıknatıslı senkron motorlar
Harici mıknatıslı (SPMSM) sabit mıknatıslı senkron motorlar, örneğin klasik servo uygulamalarında yüksek aşırı yüklere ve hızlı hızlanmaya ihtiyaç duyduğunuzda ideal motorlardır.Uzatılmış tasarım ayrıca düşük kütle ataletiyle sonuçlanır ve optimum şekilde kurulabilir.Bununla birlikte, SPMSM ve değişken frekanslı sürücüden oluşan sistemin bir dezavantajı, genellikle pahalı fiş teknolojisi ve yüksek kaliteli kodlayıcılar kullanıldığından, bununla ilişkili maliyetlerdir.
Yenilenebilir Enerji Sistemleri: PMAC motorları, yüksek verimlilik, yüksek güç yoğunluğu ve hassas kontrol sundukları rüzgar türbinleri ve güneş izleyicileri gibi yenilenebilir enerji sistemlerinde kullanılır.Bu sistemlerde jeneratör ve takip sistemlerinde sıklıkla kullanılmaktadır.
Tıbbi Ekipman: PMAC motorları, yüksek tork yoğunluğu, hassas kontrol ve düşük gürültü seviyeleri sundukları MRI makineleri gibi tıbbi ekipmanlarda kullanılır.Bu makinelerde hareketli parçaları tahrik eden motorlarda sıklıkla kullanılırlar.
