Ürün Detayları
Menşe yeri: Çin
Marka adı: ENNENG
Sertifika: CE,UL
Model numarası: PMM
Ödeme ve Gönderim Koşulları
Min sipariş miktarı: 1 takım
Fiyat: USD 500-5000/set
Ambalaj bilgileri: denize uygun paketleme
Teslim süresi: 15-120 gün
Ödeme koşulları: Akreditif, T/T
Yetenek temini: 20000 takım/yıl
İsim: |
Yüksek Güçlü Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Polonyalılar: |
2,4,6,8,10, vb. |
Koruma sınıfı: |
IP54 IP68 IP65 |
Sıklık: |
50/60Hz |
sertifika: |
CE, UL |
Hizmet: |
ODM, OEM |
İsim: |
Yüksek Güçlü Sabit Mıknatıslı Motor |
Akım: |
AC |
Malzeme: |
Nadir Toprak NdFeB |
Güç aralığı: |
5.5-3000kw |
Kurulum: |
IMB3 IMB5 IMB35 |
Polonyalılar: |
2,4,6,8,10, vb. |
Koruma sınıfı: |
IP54 IP68 IP65 |
Sıklık: |
50/60Hz |
sertifika: |
CE, UL |
Hizmet: |
ODM, OEM |

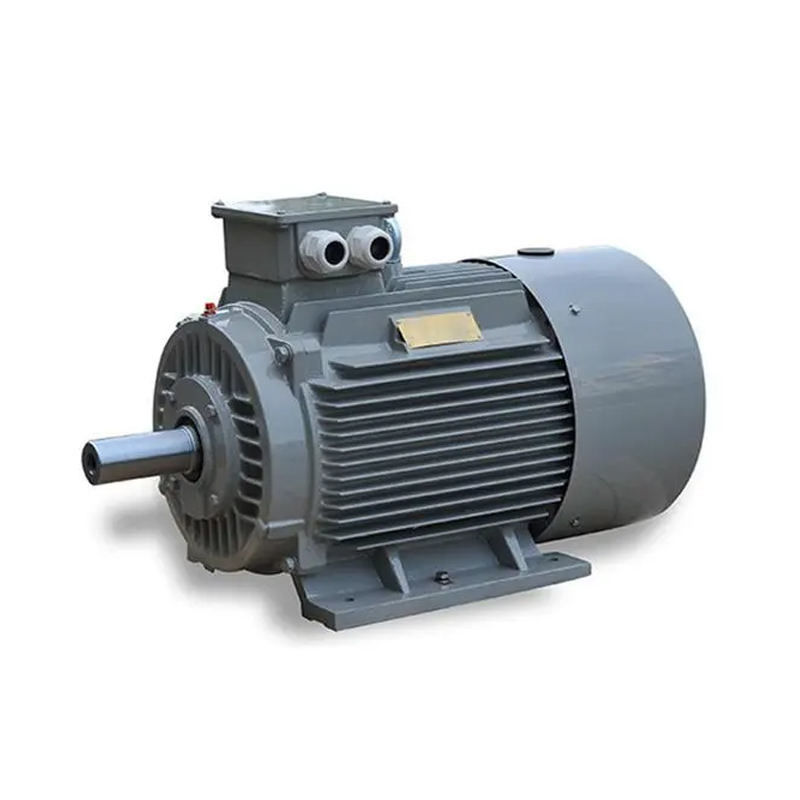

Yüksek Verimlilik Yüksek Güç Yoğunluğu Nadir Toprak NdFeB PMSM Elektrik Motoru
Kalıcı Mıknatıslı Senkron Motor Nedir?
KALICI MAGNET SENKRON MOTOR, esas olarak stator, rotor, şasi, ön-arka kapak, yataklar vb.'den oluşur. Statorun yapısı temel olarak sıradan asenkron motorlarınkiyle aynıdır ve sabit mıknatıslı senkron arasındaki temel fark motor ve diğer motor türleri rotorudur.
Motorun sabit mıknatısının yüzeyinde veya içinde önceden mıknatıslanmış (manyetik yüklü) manyetik bulunan kalıcı mıknatıs malzemesi, motor için gerekli hava boşluklu manyetik alanı sağlar.Bu rotor yapısı, motor hacmini etkili bir şekilde azaltabilir, kaybı azaltabilir ve verimliliği artırabilir.
Sabit mıknatıslı motorun teknik avantajları ilkesinin analizi
Sabit mıknatıslı senkron motorun prensibi şu şekildedir: Motorun stator sargısında üç fazlı akıma geçiş akımından sonra, motorun stator sargısı için dönen bir manyetik alan oluşturacaktır.Rotor kalıcı mıknatısla kurulduğundan, kalıcı mıknatısın manyetik kutbu sabittir, aynı fazın farklı itme kuvvetlerini çeken manyetik kutuplar ilkesine göre, statorda üretilen dönen manyetik alan rotoru döndürmeye zorlar, dönüş rotorun hızı, statorda üretilen dönen kutbun hızına eşittir.
Manyetik alanlar sağlamak için kalıcı mıknatısların kullanılması nedeniyle, rotor işlemi olgun, güvenilir ve boyut olarak esnektir ve tasarım kapasitesi onlarca watt'tan megavatlara kadar küçük olabilir.Aynı zamanda, rotor sabit mıknatıs çiftlerinin sayısını artırarak veya azaltarak, motorun kutup sayısını değiştirmek daha kolaydır, bu da sabit mıknatıslı senkron motorların hız aralığını daha geniş hale getirir.Çok kutuplu sabit mıknatıslı rotorlarda nominal hız, sıradan asenkron motorlarla elde edilmesi zor olan tek bir hane kadar düşük olabilir.
Özellikle düşük hızlı yüksek güçlü uygulama ortamında, sabit mıknatıslı senkron motor, sıradan bir motor artı redüktör ile karşılaştırıldığında çok kutuplu bir tasarımla düşük hızda doğrudan çalıştırılabilir, sabit mıknatıslı senkron motorun avantajları vurgulanabilir .
Sabit Mıknatıslı Motor ile Asenkron Motor Arasındaki Farklar:
01. Rotor Yapısı
Asenkron motor: Rotor, bir demir çekirdek ve bir sargıdan oluşur, esas olarak sincap kafesli ve tel sargılı rotorlardır.Bir sincap kafesli rotor, alüminyum çubuklarla dökülmüştür.Statoru kesen alüminyum çubuğun manyetik alanı rotoru çalıştırır.
PMSM Motoru: Kalıcı mıknatıslar, rotorun manyetik kutuplarına gömülüdür ve aynı fazın manyetik kutuplarının farklı itmeleri çekmesi ilkesine göre statorda üretilen dönen manyetik alan tarafından döndürülmek üzere tahrik edilir.
02. Verimlilik
Asenkron motorlar: Belirli bir miktarda enerji kaybı, motor reaktif akımı ve düşük güç faktörü ile sonuçlanan şebeke uyarımından akımı emme ihtiyacı.
PMSM Motor: Manyetik alan kalıcı mıknatıslar tarafından sağlanır, rotorun heyecan verici akıma ihtiyacı yoktur ve motor verimliliği artırılır.
03. Hacim ve Ağırlık
Yüksek performanslı sabit mıknatıslı malzemelerin kullanılması, sabit mıknatıslı senkron motorların hava boşluğu manyetik alanını asenkron motorlardan daha büyük hale getirir.Asenkron motorlara kıyasla boyut ve ağırlık azaltılmıştır.Asenkron motorlardan bir veya iki kasa daha küçük olacaktır.
04. Motor Başlangıç Akımı
Asenkron motor: Doğrudan güç frekansı elektriği ile başlatılır ve başlangıç akımı büyüktür, bu da anma akımının 5 ila 7 katına ulaşabilir, bu da elektrik şebekesi üzerinde anında büyük bir etkiye sahiptir.Büyük başlatma akımı, stator sargısının kaçak direnci voltaj düşüşünün artmasına neden olur ve başlatma torku küçüktür, bu nedenle ağır hizmet başlatma elde edilemez.Sürücü kullanılsa bile, yalnızca nominal çıkış akımı aralığında çalışabilir.
PMSM Motoru: Redüktörün nominal çıkış gereksinimlerinden yoksun olan özel bir kontrolör tarafından çalıştırılır.Gerçek başlangıç akımı küçüktür, akım yüke göre kademeli olarak artar ve başlangıç torku büyüktür.
05. Güç Faktörü
Asenkron motorların güç faktörü düşüktür, elektrik şebekesinden büyük miktarda reaktif akım emmeleri gerekir, asenkron motorların büyük başlangıç akımı elektrik şebekesi üzerinde kısa süreli bir etkiye neden olur ve uzun süreli kullanım belirli hasarlara neden olur. elektrik şebekesi ekipmanına ve transformatörlere.Güç şebekesinin kalitesini sağlamak ve ekipman kullanım maliyetini artırmak için güç kompanzasyon birimleri eklemek ve reaktif güç kompanzasyonu yapmak gereklidir.
Kalıcı mıknatıslı senkron motorun rotorunda indüklenen akım yoktur ve motorun güç faktörü yüksektir, bu da güç şebekesinin kalite faktörünü artırır ve bir kompansatör takma ihtiyacını ortadan kaldırır.
06. Bakım
Asenkron motor + redüktör yapısı, titreşim, ısı, yüksek arıza oranı, büyük yağ tüketimi ve yüksek manuel bakım maliyeti üretecektir;belirli aksama süresi kayıplarına neden olacaktır.
Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.
Üç fazlı Kalıcı mıknatıslı senkron motor, ekipmanı doğrudan çalıştırır.Redüktör ortadan kaldırıldığı için motor çıkış hızı düşüktür, mekanik gürültü düşüktür, mekanik titreşim küçüktür ve arıza oranı düşüktür.Tahrik sisteminin tamamı neredeyse bakım gerektirmez.
Sabit mıknatıslı motorların özellikleri ve avantajları:
Uyarma kaynağından gelen motor iki kategoriye ayrılabilir: sabit mıknatıslı motor ve elektrik uyarma motoru.Sabit mıknatıslı motor, sabit mıknatıstan uyarma manyetik alanı üreten bir elektrik motorudur.Y-Serisi, Y2-Serisi, YE2-Serisi, YX3 Serisi, YB Serisi, YB2 serisi vb. gibi endüstride ve sivil kullanımda en yaygın kullanılan üç fazlı asenkron motorların tümü elektrikli uyarma motorlarına aittir.ENNENG Motor ürünleri, ultra verimli sabit mıknatıslı senkron motorlardır.
Geleneksel elektrik uyarma motorlarıyla karşılaştırıldığında, sabit mıknatıslı motorlar, özellikle nadir toprak sabit mıknatıslı motorlar, basit yapı, güvenilir çalışma, küçük boyut, hafiflik, küçük kayıp ve yüksek verimlilik ve motorun esnek ve çeşitli şekil ve boyutunun avantajlarına sahiptir.Uygulama son derece geniş olup, havacılık, milli savunma, endüstriyel ve tarımsal üretim ve günlük hayatın hemen hemen tüm alanlarını kapsamaktadır.
Kalıcı mıknatıslı senkron motor (PMSM), manyetik alan oluşturmak için rotorda kalıcı mıknatıslar kullanan bir elektrik motoru türüdür.Bir PMSM motorunun özelliklerinden bazıları şunlardır:
Yüksek verimlilik: PMSM motorları, %98'e varan verimlilik düzeyleriyle oldukça verimlidir.Bunun nedeni, kalıcı mıknatısları nedeniyle diğer motor türlerine göre daha düşük güç kayıplarına sahip olmalarıdır.
Yüksek güç yoğunluğu: PMSM motorları yüksek güç yoğunluğuna sahiptir, bu da küçük bir pakette yüksek düzeyde güç sağlayabilecekleri anlamına gelir.Bu, onları alanın sınırlı olduğu uygulamalarda kullanım için ideal hale getirir.
Yüksek tork: PMSM motorları yüksek tork yoğunluğuna sahiptir, bu da küçük bir pakette çok fazla tork üretebilecekleri anlamına gelir.Bu, onları yüksek torkun gerekli olduğu uygulamalarda kullanım için ideal hale getirir.
Hassas kontrol: PMSM motorları hassas kontrolleriyle tanınırlar, bu da onları doğru hız kontrolünün gerekli olduğu uygulamalarda kullanım için ideal kılar.
Düşük bakım: PMSM motorları basit bir tasarıma sahiptir ve fazla bakım gerektirmez.Bu, onları bakımın zor veya pahalı olduğu uygulamalarda kullanım için ideal hale getirir.
Geniş hız aralığı: PMSM motorları geniş bir hız aralığına sahiptir ve bu da onları çeşitli uygulamalarda kullanıma uygun hale getirir.
Düşük gürültü ve titreşim: PMSM motorları sessiz çalışır ve minimum titreşim üretir, bu da onları gürültü ve titreşimin minimumda tutulması gereken uygulamalarda kullanıma uygun hale getirir.
